Die Technologie hinter USB-Sticks mit OTG-Funktion (On-The-Go)

Du möchtest verstehen, wie USB-Sticks mit OTG-Funktion (On-The-Go) es dir ermöglichen, mobile Geräte direkt mit anderen USB-Geräten zu verbinden und Daten auszutauschen? Dieser Text erklärt dir die grundlegende Technologie und die technischen Voraussetzungen, die hinter dieser praktischen Funktion stecken, und richtet sich an technisch interessierte Nutzer, die die Einsatzmöglichkeiten und die Funktionsweise von OTG-fähigen Geräten vertiefen möchten.

Die Kerntechnologie hinter USB OTG: Ein fundamentaler Wandel

USB OTG (On-The-Go) revolutioniert die Art und Weise, wie du deine mobilen Geräte, wie Smartphones und Tablets, mit der Peripherie verbindest. Traditionell fungierten mobile Geräte primär als Gäste in einer USB-Host-Client-Beziehung, bei der ein Computer als Host agierte und das mobile Gerät als Client angeschlossen wurde. USB OTG ändert dieses Paradigma, indem es deinem mobilen Gerät die Fähigkeit verleiht, selbst als Host zu agieren. Dies bedeutet, dass dein Smartphone oder Tablet direkt einen USB-Stick lesen, eine Tastatur zur Texteingabe nutzen oder sogar eine Kamera zur Bildübertragung ansteuern kann – ganz ohne die Notwendigkeit eines dazwischengeschalteten Computers. Diese Flexibilität basiert auf einer cleveren Anpassung des USB-Protokolls und spezieller Hardware-Implementierungen.

Die Rolle des USB-Standards und der Schnittstellen

Der Universal Serial Bus (USB) ist ein Industriestandard, der die Verbindung und Kommunikation zwischen Computern und Peripheriegeräten definiert. Für USB OTG sind bestimmte Erweiterungen und Konfigurationen des USB-Standards entscheidend. Ursprünglich wurde USB für eine klare Rollenverteilung zwischen Host und Device konzipiert. Ein Host (typischerweise ein Computer) stellt die Verbindungsleitung und die Stromversorgung bereit und steuert die Kommunikation. Ein Device (wie ein Drucker, eine Maus oder ein USB-Stick) ist passiv und wartet auf Befehle vom Host.

USB OTG überwindet diese Beschränkung. Ein OTG-fähiges Gerät kann beide Rollen übernehmen. Dies wird durch eine spezielle Pins-Konfiguration im USB-Stecker ermöglicht. Bei einem Standard-USB-Kabel sind die Pins wie folgt belegt:

• VBUS (+5V): Stromversorgung.
• D-: Datenleitung Minus.
• D+: Datenleitung Plus.
• GND: Masse.

Bei einem OTG-Adapter oder einem OTG-fähigen Gerät kommt ein zusätzlicher Pin ins Spiel oder eine bestehende Verbindung wird anders interpretiert. Die entscheidende Komponente ist oft der ID-Pin, der bei vielen OTG-Verbindungen eine Rolle spielt. In einem Standard-USB-Stecker ist der ID-Pin nicht belegt. Bei OTG-fähigen Geräten kann dieser Pin unterschiedlich verbunden sein, um die Host- oder Device-Rolle zu signalisieren:

• ID-Pin mit VBUS verbunden: Das Gerät wird als Host identifiziert.
• ID-Pin auf Masse (GND) gelegt: Das Gerät wird als Device identifiziert.
• ID-Pin nicht verbunden: Standard-Device-Modus.

Diese ID-Erkennung erlaubt es dem OTG-Gerät, seine Funktion dynamisch anzupassen, sobald ein anderes Gerät angeschlossen wird. Wenn dein Smartphone, das als OTG-Host fungiert, einen USB-Stick (ein Device) anschließt, erkennt es anhand des ID-Signals, dass es die Host-Rolle übernehmen muss. Umgekehrt, wenn dein Smartphone als Device angeschlossen wird, übernimmt der Computer die Host-Rolle.

Hardware-Anforderungen: Was macht ein Gerät OTG-fähig?

Damit ein mobiles Gerät USB OTG unterstützt, müssen sowohl die Hardware als auch die Software entsprechend konfiguriert sein. Die primäre Hardware-Anforderung liegt im USB-Controller des mobilen Geräts. Dieser Controller muss in der Lage sein, sowohl als Host als auch als Device zu operieren. Moderne System-on-Chips (SoCs), die in den meisten Smartphones und Tablets verbaut sind, verfügen über USB-Controller, die diese duale Funktionalität unterstützen.

Des Weiteren ist der USB-Anschluss selbst entscheidend. Bei Smartphones und Tablets sind dies typischerweise USB-Type-C-Anschlüsse, die von Natur aus flexibler in ihrer Pin-Belegung sind und oft standardmäßig OTG-Funktionalität unterstützen. Ältere Geräte mit Micro-USB-Anschlüssen benötigen manchmal einen speziellen OTG-Adapter, der die korrekte ID-Pin-Verbindung herstellt, um das Gerät in den Host-Modus zu versetzen.

Ein weiterer wichtiger Aspekt ist die Stromversorgung. Als Host muss das mobile Gerät in der Lage sein, die notwendige Stromstärke für angeschlossene Peripheriegeräte zu liefern. Dies kann bei stromhungrigeren Geräten zu Einschränkungen führen oder erfordert zusätzliche Stromquellen. OTG-fähige USB-Sticks und Peripheriegeräte sind jedoch in der Regel so konzipiert, dass sie mit der von mobilen Geräten bereitgestellten Strommenge auskommen.

Software-Implementierung und Betriebssystemunterstützung

Die reine Hardware-Fähigkeit ist nur die halbe Miete. Das Betriebssystem des mobilen Geräts muss die OTG-Funktionalität ebenfalls unterstützen. Android hat USB OTG relativ früh integriert und bietet seit Version 3.1 (Honeycomb) für Tablets und seit Android 4.0 (Ice Cream Sandwich) auch für Smartphones eine breite Unterstützung. Die Android-APIs (Application Programming Interfaces) ermöglichen es Apps, auf angeschlossene USB-Geräte zuzugreifen. Entwickler können diese APIs nutzen, um Anwendungen zu erstellen, die die Vorteile von OTG voll ausschöpfen, sei es für die Dateiverwaltung, die Eingabe über externe Tastaturen oder die Steuerung von Kameras.

Auch auf anderen Betriebssystemen, wie beispielsweise Linux-basierten Systemen, die oft auf Embedded-Geräten wie Einplatinencomputern (z.B. Raspberry Pi) zum Einsatz kommen, ist OTG eine gängige und gut unterstützte Funktion. Bei iOS-Geräten ist die Unterstützung für externe Speichergeräte über den Lightning-Anschluss etwas restriktiver und erfordert oft spezielle MFi (Made for iPhone/iPad)-zertifizierte Zubehörteile oder die Nutzung von Drittanbieter-Apps, die auf eine eingeschränkte Weise auf externe Speichermedien zugreifen können. Der Fokus liegt hier oft eher auf der direkten Verbindung zu Apple-eigenen Geräten oder zertifiziertem Zubehör.

Typische Anwendungsfälle und Vorteile von USB OTG

Die Vorteile von USB OTG sind vielfältig und machen dein mobiles Gerät zu einem noch mächtigeren Werkzeug:

• Dateiverwaltung: Der offensichtlichste und am weitesten verbreitete Anwendungsfall ist das direkte Lesen von USB-Sticks oder externen Festplatten. Du kannst Fotos, Videos, Dokumente und andere Dateien direkt von deinem Smartphone oder Tablet aus aufrufen, kopieren oder verschieben, ohne einen Computer zu benötigen. Dies ist ideal, um Speicherplatz freizugeben oder Inhalte schnell zu sichern.
• Eingabegeräte: Schließe eine USB-Tastatur oder -Maus an dein Tablet oder Smartphone an. Dies erleichtert das Schreiben langer Texte, die Navigation durch Menüs oder die Bearbeitung von Dokumenten erheblich. Dies ist besonders nützlich für hybride Arbeitsweisen oder für Nutzer, die eine präzisere Eingabe bevorzugen.
• Gaming-Controller: Viele Gaming-Controller für PCs oder Konsolen lassen sich per USB anschließen und bieten ein besseres Spielerlebnis auf mobilen Geräten.
• Drucken: In manchen Fällen ist es möglich, direkt von deinem Smartphone auf einen USB-Drucker zu drucken, vorausgesetzt, beide Geräte unterstützen die entsprechenden Protokolle.
• Verbindung zu Digitalkameras: Lade Fotos und Videos direkt von einer Digitalkamera auf dein Smartphone oder Tablet, um sie sofort zu bearbeiten oder zu teilen.
• Netzwerkadapter: In Umgebungen mit schwachem WLAN-Signal kann ein USB-Ethernet-Adapter über OTG angeschlossen werden, um eine stabilere kabelgebundene Netzwerkverbindung herzustellen.
• Erweiterung des Speicherplatzes: Neben USB-Sticks können auch größere externe Festplatten und SSDs über OTG angeschlossen werden, um den verfügbaren Speicherplatz deines mobilen Geräts zu erweitern. Hierbei ist jedoch die Stromversorgung zu beachten.

Die technische Reise: Von USB 1.0 bis USB 3.x mit OTG

Die Entwicklung von USB OTG ist eng mit der Evolution des USB-Standards selbst verknüpft. Während die grundlegende Idee der Host/Device-Flexibilität auch mit älteren USB-Versionen denkbar ist, wurde die praktische Implementierung und Leistungsfähigkeit mit jeder neuen Generation verbessert.

USB 1.0 und 1.1: Die frühen Anfänge

Die ersten USB-Standards (USB 1.0 und 1.1) boten zwar die Möglichkeit, Geräte anzuschließen, jedoch war die OTG-Funktionalität in der Anfangszeit nicht explizit spezifiziert oder weit verbreitet. Die Datenübertragungsraten waren mit 1.5 Mbit/s (Low Speed) und 12 Mbit/s (Full Speed) relativ gering, was den praktischen Nutzen für datenintensive Aufgaben einschränkte. Die Stromversorgung war ebenfalls begrenzt.

USB 2.0: Der Durchbruch für OTG

Mit der Einführung von USB 2.0 (High Speed mit bis zu 480 Mbit/s) wurde die OTG-Funktionalität standardisierter und praktisch nutzbar. Die höhere Bandbreite ermöglichte schnellere Datenübertragungen, was den Transfer von Fotos und Videos sowie die Nutzung von Eingabegeräten deutlich angenehmer machte. Die meisten OTG-fähigen Geräte, die du heute findest, basieren auf dem USB 2.0-Standard oder unterstützen ihn abwärtskompatibel. Die OTG-Spezifikation wurde im Jahr 2006 offiziell erweitert, um die Interoperabilität zu verbessern.

USB 3.x: Geschwindigkeit und Effizienz

Die USB 3.x-Standards (USB 3.0, USB 3.1, USB 3.2) haben die Möglichkeiten von OTG nochmals deutlich erweitert:

• USB 3.0/3.1 Gen 1 (SuperSpeed): Bietet Datenübertragungsraten von bis zu 5 Gbit/s. OTG-fähige Geräte, die USB 3.0 unterstützen, können somit deutlich schneller Daten mit USB 3.0-fähigen Sticks oder Festplatten austauschen. Dies beschleunigt insbesondere das Kopieren großer Dateien erheblich. Die Stromversorgung wurde ebenfalls auf bis zu 900 mA erhöht, was mehr Spielraum für energiehungrigere Peripheriegeräte lässt.
• USB 3.1 Gen 2 (SuperSpeed+): Steigert die Geschwindigkeit auf bis zu 10 Gbit/s. OTG-Implementierungen, die diesen Standard unterstützen, bieten eine außergewöhnliche Leistung für anspruchsvolle Anwendungen wie das direkte Bearbeiten von hochauflösenden Videodateien von einer externen SSD.
• USB 3.2: Definiert verschiedene Modi, einschließlich 2×2-Übertragung, die bis zu 20 Gbit/s erreichen kann. Diese neuesten Standards eröffnen nochmals neue Möglichkeiten für extrem schnelle Datenübertragung direkt von mobilen Geräten aus.

Es ist wichtig zu beachten, dass nicht jedes OTG-fähige Gerät die schnellsten USB-Standards unterstützt. Oftmals sind mobile Geräte mit einem USB 3.x-Anschluss ausgestattet, der jedoch für OTG nur die Funktionalität eines USB 2.0-Ports bereitstellt, um Komplexität und Kosten zu reduzieren. Prüfe daher immer die Spezifikationen deines Geräts und des OTG-Adapters oder Zubehörs, um die erwartete Leistung zu erzielen.

Die Rolle des USB Type-C Steckers

Der USB Type-C (USB-C) Stecker hat die Welt der Konnektivität revolutioniert und spielt eine zentrale Rolle für die moderne USB OTG-Implementierung. Seine symmetrische Bauweise erlaubt es, den Stecker in beliebiger Orientierung einzustecken, was den Komfort deutlich erhöht. Wichtiger für OTG ist jedoch, dass USB-C mehr Pins und flexiblere Konfigurationsmöglichkeiten bietet als seine Vorgänger.

USB-C unterstützt native Dual-Role-Funktionalität, was bedeutet, dass jedes Gerät, das über einen USB-C-Anschluss verfügt, potenziell sowohl als Host als auch als Device fungieren kann, ohne dass spezielle Adapter mit ID-Pin-Umschaltung notwendig sind. Die Host/Device-Rolle wird hier über das sogenannte „Role Swap“-Protokoll und die Konfiguration der VCONN- und CC (Configuration Channel)-Pins ausgehandelt.

Dies macht die Implementierung von OTG mit USB-C deutlich einfacher und eleganter. Dein Smartphone oder Tablet mit USB-C-Anschluss kann somit ohne zusätzliche Adapter direkt mit einer Vielzahl von USB-Geräten verbunden werden, die ebenfalls USB-C oder einen älteren USB-Anschluss mit einem entsprechenden Adapter nutzen.

Einblick in die Funktionsweise: Der Datenaustausch

Wenn du ein OTG-fähiges Gerät als Host konfigurierst und ein anderes USB-Gerät (wie einen USB-Stick) anschließt, beginnt ein komplexer, aber automatisierter Prozess:

1. Geräteerkennung: Das OTG-Gerät (Host) erkennt, dass ein neues Gerät angeschlossen wurde. Die Datenleitungen (D+ und D-) werden verwendet, um die Anwesenheit des Geräts zu signalisieren.
2. Protokollausfehandlung: Der Host versucht nun, das angeschlossene Gerät zu identifizieren und seine Fähigkeiten zu ermitteln. Dies geschieht durch das Senden von Enumerationssignalen über die USB-Leitungen. Das angeschlossene Gerät antwortet mit Informationen über seinen Typ, seine Geschwindigkeit und die unterstützten Funktionen.
3. Adressvergabe: Der Host weist dem neuen Gerät eine eindeutige USB-Adresse zu.
4. Treiberladung: Das Betriebssystem des Hosts (z.B. Android) prüft, ob es einen passenden Treiber für das erkannte Gerät gibt. Für Standardgeräte wie Massenspeicher (USB-Sticks) sind diese Treiber oft im Betriebssystem integriert. Für spezielle Geräte wie Kameras oder bestimmte Eingabegeräte kann die Installation einer entsprechenden App erforderlich sein.
5. Datentransfer: Sobald die Erkennung und die Treiberladung abgeschlossen sind, kann der Datenaustausch beginnen. Der Host initiiert Lese- oder Schreibanfragen an das angeschlossene Gerät, und die Daten werden über die D+- und D–Leitungen übertragen. Die Geschwindigkeit dieses Transfers hängt von der USB-Version des Hosts, des angeschlossenen Geräts und der Verbindung (direkt oder über Adapter) ab.
6. Stromversorgung: Der Host liefert während des gesamten Vorgangs die notwendige Stromversorgung an das angeschlossene Gerät.

Herausforderungen und Einschränkungen

Trotz der vielen Vorteile gibt es auch einige Herausforderungen und Einschränkungen bei der Nutzung von USB OTG:

• Stromverbrauch: Stromhungrige Peripheriegeräte können den Akku deines mobilen Geräts schnell entleeren oder funktionieren möglicherweise gar nicht, wenn die Stromlieferfähigkeit des Hosts nicht ausreicht. In solchen Fällen kann ein aktiver USB-Hub, der über eine eigene Stromversorgung verfügt, Abhilfe schaffen.
• Kompatibilität: Nicht jedes mobile Gerät ist OTG-fähig, und selbst bei unterstützten Geräten kann die Kompatibilität mit bestimmten USB-Geräten variieren. Manche älteren oder exotischeren USB-Geräte funktionieren möglicherweise nicht zuverlässig.
• Dateisystemunterstützung: Das mobile Betriebssystem muss das Dateisystem des angeschlossenen Speichermediums (z.B. FAT32, exFAT, NTFS) unterstützen. Die Unterstützung für NTFS kann beispielsweise auf Android-Geräten eingeschränkt sein.

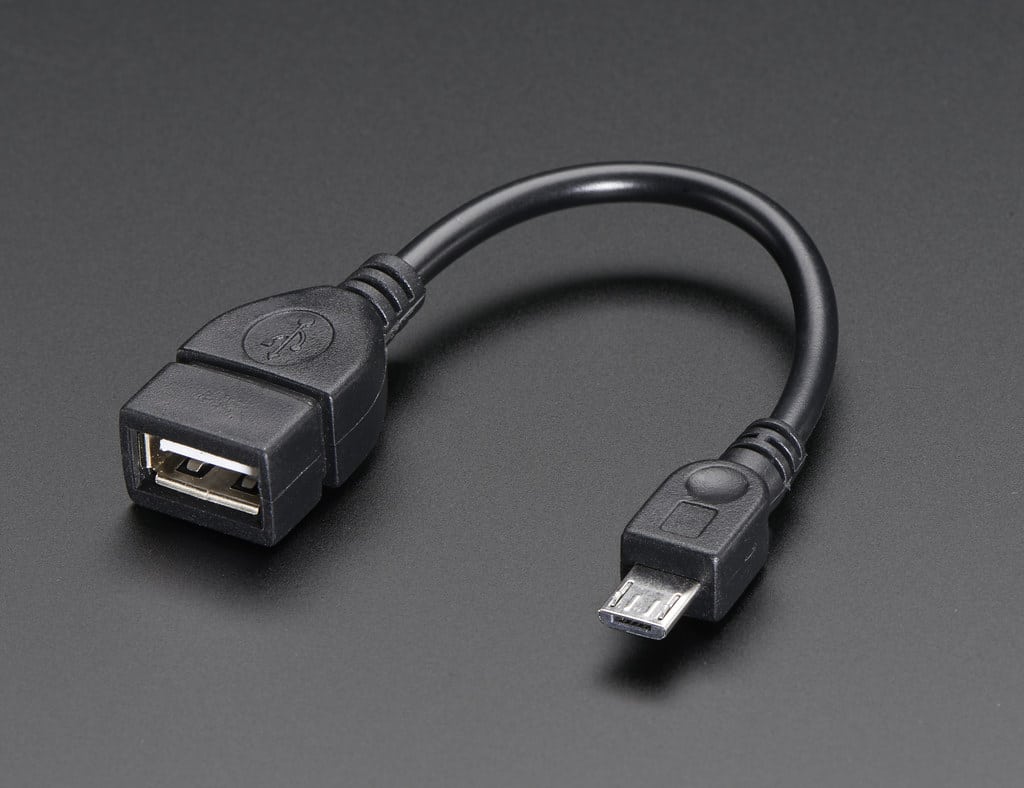

• Adapter: Für Geräte mit Micro-USB-Anschlüssen sind oft spezielle OTG-Adapter erforderlich. Die Qualität und Funktionalität dieser Adapter können variieren.
• Software- Einschränkungen: Die Art und Weise, wie Apps auf OTG-Geräte zugreifen können, wird durch das Betriebssystem und die bereitgestellten APIs bestimmt. Nicht jede App ist für die volle Nutzung von OTG konzipiert.

Zusammenfassende Übersicht über USB OTG Technologie

FAQ – Häufig gestellte Fragen zu Die Technologie hinter USB-Sticks mit OTG-Funktion (On-The-Go)

Was benötige ich, um USB OTG nutzen zu können?

Um USB OTG nutzen zu können, benötigst du drei Dinge: Erstens ein OTG-fähiges mobiles Gerät (Smartphone oder Tablet). Zweitens ein OTG-kompatibles Zubehör, wie z.B. einen USB-Stick oder einen Adapter. Drittens, falls dein Gerät keinen USB-Type-C-Anschluss hat, sondern einen Micro-USB-Anschluss, einen speziellen OTG-Adapter, der die korrekte Pin-Konfiguration für den Host-Modus herstellt.

Wie erkenne ich, ob mein Gerät OTG-fähig ist?

Die einfachste Methode ist, in den technischen Spezifikationen deines Geräts nachzuschauen. Oft wird dort explizit „USB OTG Support“ oder „USB Host Mode“ erwähnt. Du kannst es auch oft durch eine einfache Suche im Internet nach dem Modell deines Geräts in Kombination mit „USB OTG“ herausfinden. Einige Geräte haben auch eine spezielle OTG-Einstellungsoption in den Menüs.

Funktioniert jeder USB-Stick mit OTG?

Grundsätzlich ja, die meisten USB-Sticks funktionieren mit OTG, solange dein mobiles Gerät OTG unterstützt und das Betriebssystem die notwendigen Treiber für Massenspeichergeräte integriert hat. Die Geschwindigkeit und Leistung hängen jedoch von der USB-Version des Sticks und deines Geräts ab. Sehr alte oder exotische Sticks könnten eventuell Kompatibilitätsprobleme aufweisen.

Kann ich über OTG eine externe Festplatte anschließen?

Ja, das ist oft möglich. Beachte jedoch, dass externe Festplatten, insbesondere solche mit 3,5 Zoll oder solche, die eine höhere Stromversorgung benötigen, möglicherweise nicht ausreichend über den USB-Port deines mobilen Geräts mit Strom versorgt werden. In solchen Fällen ist ein aktiver USB-Hub mit eigener Stromquelle ratsam, der dann über OTG mit deinem mobilen Gerät verbunden wird.

Welche Vorteile bietet USB OTG gegenüber dem Übertragen über einen Computer?

Der Hauptvorteil ist die direkte und schnelle Übertragung von Daten, ohne die Notwendigkeit eines zusätzlichen Computers. Dies spart Zeit und Aufwand, besonders wenn du Dateien von einem USB-Stick auf dein Smartphone übertragen möchtest oder umgekehrt, um Speicherplatz freizugeben oder Fotos zu sichern. Zudem erweitert es die Funktionalität deines mobilen Geräts, indem es den Anschluss von Tastaturen, Mäusen oder Gamecontrollern ermöglicht.

Gibt es Unterschiede bei der OTG-Funktionalität zwischen Android und iOS?

Ja, es gibt deutliche Unterschiede. Android bietet eine sehr offene und umfassende Unterstützung für USB OTG, was den direkten Zugriff auf eine breite Palette von USB-Geräten ermöglicht. iOS (bei iPhones und iPads mit Lightning-Anschluss) hat eine restriktivere Herangehensweise. Zwar können externe Speicher über den Lightning-zu-USB-Kamera-Adapter oder spezielle MFi-zertifizierte Zubehörteile angeschlossen werden, jedoch ist die Funktionalität und Geräteauswahl oft eingeschränkter und erfordert spezifische Apps oder Adapter.

Muss mein OTG-Adapter immer spezielle Treiber haben?

Nein, in den meisten Fällen benötigen OTG-Adapter selbst keine Treiber. Sie dienen lediglich dazu, die Pin-Konfiguration des USB-Anschlusses so anzupassen, dass dein mobiles Gerät die Host-Rolle übernehmen kann. Die Treiber, die für die Kommunikation mit dem angeschlossenen Gerät benötigt werden (z.B. für einen USB-Stick), sind in der Regel bereits im Betriebssystem deines Smartphones oder Tablets integriert.
